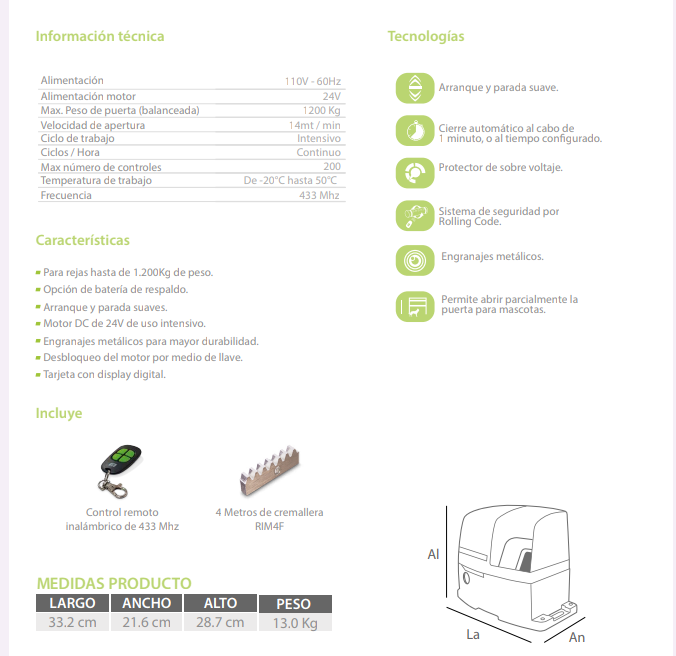

Ficha Técnica Motor Dogo 1224
El Motor Dogo 1224 es un motor de cremallera diseñado para portones corredizos de hasta 1200 kg, ideal para uso intensivo y continuo. Su sistema de 24V DC ofrece alta eficiencia energética, menor desgaste mecánico y compatibilidad con batería de respaldo, haciéndolo una opción confiable para aplicaciones residenciales, comerciales e industriales ligeras.
A continuación, se explica cada especificación técnica detalladamente para comprender su funcionamiento y capacidades.
📌 Explicación de la Ficha Técnica
1. Capacidad y Rendimiento
✅ Capacidad máxima del portón: 1200 kg
- Diseñado para operar portones de gran tamaño y peso, siempre que estén correctamente balanceados.
- Funciona sin problemas con portones de acero, hierro o estructuras pesadas.
✅ Velocidad de apertura/cierre: 14 metros por minuto
- Es un motor rápido en comparación con modelos estándar.
- Reduce los tiempos de espera en accesos con alto tránsito.
✅ Ciclo de trabajo: Intensivo (uso continuo)
- Diseñado para operar durante todo el día sin sobrecalentarse.
- Soporta múltiples aperturas por hora sin comprometer su rendimiento.
- Ideal para comercios, residencias con tráfico frecuente y garajes compartidos.
2. Alimentación y Eficiencia Energética
✅ Alimentación eléctrica: 110V – 60Hz
- Compatible con la red eléctrica estándar en Costa Rica.
- No requiere transformadores adicionales para su funcionamiento.
✅ Alimentación del motor: 24V DC
- Ventaja clave: Motores de corriente continua (DC) son más eficientes y generan menos calor.
- Consume menos energía en comparación con motores AC.
- Mayor seguridad eléctrica y compatibilidad con baterías de respaldo.
3. Seguridad y Protección del Motor
✅ Sistema de seguridad Rolling Code
- Evita que intrusos copien la señal del control remoto.
- Mayor protección contra intentos de acceso no autorizados.
✅ Protección ambiental: IP44
- Resistente a polvo y salpicaduras de agua.
- Puede instalarse en exteriores, pero se recomienda protección adicional en climas extremos.
✅ Detector de obstáculos (Seguridad antiaplastamiento)
- Si el portón encuentra resistencia, el motor se detiene automáticamente para evitar accidentes.
- Protege vehículos, mascotas y personas de golpes innecesarios.
✅ Apertura parcial programable
- Permite abrir solo una parte del portón para el paso de peatones o motocicletas.
- Ahorra energía y reduce el desgaste del portón en accesos frecuentes.
✅ Desbloqueo manual con llave
- En caso de falla eléctrica, el usuario puede operar el portón manualmente.
- Útil en emergencias o cortes de energía prolongados.
4. Compatibilidad y Configuración de Controles Remotos
✅ Frecuencia de operación: 433 MHz
- Frecuencia común y compatible con múltiples sistemas de automatización.
- Permite integrar controles adicionales con facilidad.
✅ Máximo número de controles remotos: 200 controles programables
- Ideal para empresas, residencias grandes o condominios.
- No tiene limitaciones para acceso compartido.
✅ Configuración de cierre automático
- Programa el cierre del portón tras un tiempo determinado.
- Mejora la seguridad evitando que el portón quede abierto accidentalmente.
✅ Compatibilidad con batería de respaldo
- Sigue funcionando en cortes eléctricos con una batería externa.
- No requiere conversores ni sistemas adicionales.
- Garantiza acceso continuo en situaciones de emergencia.
5. Construcción y Dimensiones
✅ Engranajes metálicos en baño de aceite
- Mayor durabilidad y menor desgaste en uso intensivo.
- Lubricación constante para evitar fricción excesiva.
✅ Dimensiones del motor:
- Alto: 28.7 cm
- Ancho: 21.6 cm
- Largo: 33.2 cm
- Peso: 13 kg
6. Contenido del Kit de Instalación
📦 Incluye:
- 1 Motor Dogo 1224 con tarjeta de control digital.
- 4 metros de cremallera de acero gruesa RIM4Z con pernos.
- 2 controles remotos programables.
- Llave de desbloqueo manual.
- Manual de usuario y guía de instalación.
🔎 Aplicaciones Recomendadas
✔️ Residencias con alto tráfico vehicular.
✔️ Comercios, bodegas o industrias ligeras que requieran un motor de uso intensivo.
✔️ Zonas con cortes de electricidad frecuentes, gracias a su compatibilidad con batería de respaldo.
✔️ Propiedades con múltiples usuarios (hasta 200 controles remotos programables).
Componentes Estructurales del Motor Dogo 1224
🔩 1. Carcasa Exterior y Protección
✔ Material: Carcasa de aleación de aluminio y plástico de alta resistencia.
✔ Función:
- Protege los componentes internos contra golpes, polvo y humedad.
- Grado de protección IP44, lo que lo hace resistente a salpicaduras de agua y polvo, pero requiere protección adicional en climas extremos.
✔ Ventaja: - Diseño compacto y sellado para evitar la entrada de residuos que puedan afectar el mecanismo interno.
⚙️ 2. Motor Eléctrico de 24V DC
✔ Material: Bobinado de cobre con rotor de acero.
✔ Función:
- Convierte la energía eléctrica en movimiento mecánico para desplazar el portón.
- Bajo consumo energético y capacidad de uso continuo sin sobrecalentamiento.
✔ Ventaja: - Sistema de corriente continua (DC) que mejora la eficiencia y permite compatibilidad con batería de respaldo.
- Menor ruido y vibraciones, ideal para aplicaciones residenciales y comerciales.
🛠 3. Engranajes Metálicos con Baño de Aceite
✔ Material: Acero reforzado con lubricación en baño de aceite.
✔ Función:
- Transmite la potencia del motor al sistema de cremallera para mover el portón.
- Reduce la fricción y prolonga la vida útil del mecanismo.
✔ Ventaja: - Mayor resistencia al desgaste, lo que garantiza un funcionamiento más duradero en uso intensivo.
- Menos mantenimiento, ya que el sistema se autolubrica con su baño de aceite.
🔗 4. Base de Montaje en Acero Galvanizado
✔ Material: Acero galvanizado para evitar la corrosión.
✔ Función:
- Brinda estabilidad al motor en su instalación sobre la base de concreto.
- Asegura que el motor se mantenga fijo, absorbiendo vibraciones durante la operación.
✔ Ventaja: - Mayor resistencia estructural, evita movimientos no deseados o inestabilidad durante el uso.
- Fácil instalación, compatible con anclajes estándar.
🦾 5. Cremallera de Acero Grueso RIM4Z (Incluida en el Kit)
✔ Material: Acero reforzado con pernos de fijación.
✔ Función:
- Se monta sobre el portón y permite la transmisión del movimiento desde el motor.
✔ Ventaja: - Alta resistencia a la deformación, adecuada para portones pesados.
- Funcionamiento silencioso y preciso, evita desgastes prematuros.
📟 6. Tarjeta Electrónica de Control con Display Digital
✔ Material: Placa PCB con microprocesador y componentes electrónicos de última generación.
✔ Función:
- Gestiona todas las funciones del motor, como cierre automático, programación de controles remotos y configuración de seguridad.
- Permite ajustar la velocidad, la fuerza y la sensibilidad del detector de obstáculos.
✔ Ventaja: - Fácil configuración mediante pantalla digital.
- Compatibilidad con fotoceldas y batería de respaldo.
- Seguridad Rolling Code, protege contra copiado de señal en controles remotos.
🔌 7. Sistema de Alimentación y Conexión de Accesorios
✔ Material: Terminales de conexión rápida y fusibles de protección.
✔ Función:
- Conecta la alimentación eléctrica de 110V AC y distribuye la energía a los diferentes componentes.
✔ Ventaja: - Permite la conexión de accesorios adicionales, como sensores de seguridad, pulsadores de pared y sistemas de intercomunicación.
- Sistema de fusibles integrados, protege contra sobrecargas eléctricas.
🛑 8. Sistema de Seguridad: Detector de Obstáculos y Desbloqueo Manual
✔ Material: Sensores electrónicos y cerradura con llave de acero.
✔ Función:
- Detector de obstáculos: Detiene el portón si detecta resistencia en el recorrido, evitando accidentes.
- Desbloqueo manual: Permite abrir el portón en caso de corte de energía mediante una llave de seguridad.
✔ Ventaja: - Mayor seguridad para vehículos, personas y mascotas.
- Fácil uso en emergencias sin afectar la mecánica del motor.
Configuraciones del Motor Dogo 1224
📌 Configuraciones Básicas:
1. Configuración de los Límites de Apertura y Cierre
- Descripción:
Permite ajustar los puntos exactos donde el portón debe detenerse al abrir y cerrar. - Cómo Configurarlo:
- Localice los interruptores de fin de carrera en la tarjeta de control.
- Ajuste los finales de carrera mecánicos o magnéticos según el recorrido del portón.
- Pruebe el portón para garantizar que se detenga correctamente en los puntos deseados.
- Importancia:
Evita que el portón golpee los topes o sobrepase su recorrido, protegiendo el motor y el portón.
2. Programación de Controles Remotos
- Descripción:
El motor admite hasta 200 controles remotos, lo que lo hace ideal para aplicaciones residenciales o comerciales con múltiples usuarios. - Cómo Configurarlo:
- Presione el botón de aprendizaje en la tarjeta de control.
- Active el botón del control remoto que desea programar.
- Espere la confirmación (sonido o luz) y repita para controles adicionales.
- Recomendación:
Mantenga un registro de los controles programados para facilitar la gestión.
3. Configuración del Cierre Automático
- Descripción:
Define el tiempo que el portón permanecerá abierto antes de cerrarse automáticamente. - Cómo Configurarlo:
- Ajuste el potenciómetro o los interruptores DIP en la tarjeta de control para establecer el tiempo de cierre automático.
- Los tiempos típicos varían de 5 a 60 segundos.
- Importancia:
Mejora la seguridad y evita que el portón quede abierto de manera accidental.
4. Ajuste de la Sensibilidad del Detector de Obstáculos
- Descripción:
Regula la sensibilidad del motor al detectar resistencia en el recorrido del portón. - Cómo Configurarlo:
- Ajuste el potenciómetro de sensibilidad en la tarjeta de control.
- Pruebe el portón con diferentes niveles de resistencia para asegurar un ajuste adecuado.
- Importancia:
Protege personas, vehículos y mascotas, evitando accidentes y daños al portón.
5. Ajuste de la Fuerza del Motor
- Descripción:
Permite controlar la fuerza con la que el motor empuja o tira del portón. - Cómo Configurarlo:
- Ajuste el potenciómetro de fuerza en la tarjeta de control.
- Configure una fuerza adecuada al peso del portón para evitar esfuerzos innecesarios.
- Recomendación:
Configure un nivel intermedio para proteger los engranajes y minimizar el desgaste.
🔧 Configuraciones Opcionales:
1. Integración con Fotoceldas de Seguridad
- Descripción:
Las fotoceldas detienen el movimiento del portón si un objeto cruza su trayectoria. - Cómo Configurarlo:
- Conecte las fotoceldas a los terminales correspondientes en la tarjeta de control.
- Configure la tarjeta de control para activar esta función.
- Pruebe las fotoceldas para asegurar su funcionamiento.
- Importancia:
Añade una capa adicional de seguridad, especialmente útil en zonas con tráfico frecuente.
2. Conexión de una Batería de Respaldo
- Descripción:
Permite que el motor siga funcionando durante cortes eléctricos. - Cómo Configurarlo:
- Conecte la batería de respaldo al puerto correspondiente en la tarjeta de control.
- Asegúrese de que la batería esté completamente cargada.
- Pruebe el motor con la batería para garantizar su correcto funcionamiento.
- Recomendación:
Utilice una batería de respaldo compatible para evitar problemas de conexión o energía insuficiente.
3. Apertura Parcial del Portón
- Descripción:
Permite abrir solo una parte del portón, ideal para acceso peatonal o de motocicletas. - Cómo Configurarlo:
- Active la función en la tarjeta de control.
- Configure el recorrido parcial deseado usando los finales de carrera.
- Asigne un botón del control remoto para esta función.
- Ventaja:
Ahorra energía y reduce el desgaste del portón en accesos frecuentes.
4. Activación de Alarma
- Descripción:
Conexión opcional a un sistema de alarma que se activa al detectar intentos de forzar el portón. - Cómo Configurarlo:
- Conecte la salida de alarma en la tarjeta de control a su sistema de seguridad.
- Configure la sensibilidad del sistema para que active la alarma en caso de manipulación indebida.
- Importancia:
Mejora la seguridad del portón y actúa como elemento disuasorio.
5. Personalización del Tiempo de Retardo en Cierre Automático
- Descripción:
Permite personalizar diferentes tiempos de cierre según las necesidades del usuario. - Cómo Configurarlo:
- Acceda a la configuración avanzada de la tarjeta de control.
- Ajuste los tiempos de retardo usando los interruptores DIP o el display digital.
- Recomendación:
Configurar tiempos más largos para propiedades con tránsito lento o vehículos grandes.
🔎 Aplicaciones Recomendadas del Motor Dogo 1224
El Motor Dogo 1224 es una opción versátil y de alto rendimiento, diseñado para entornos donde se requiere uso intensivo, seguridad y confiabilidad. Su capacidad de hasta 1200 kg, su sistema de 24V DC y su compatibilidad con batería de respaldo lo hacen ideal para diversas aplicaciones.
A continuación, se presentan los casos de uso recomendados, destacando las situaciones donde el Dogo 1224 se desempeña mejor.
🏡 1. Uso Residencial – Propiedades con Alto Tránsito
✅ Ideal para:
- Casas con portones corredizos grandes y pesados de hierro, acero o madera.
- Propiedades con varios residentes donde el portón se abre y cierra muchas veces al día.
- Usuarios que buscan máxima seguridad con funciones como detector de obstáculos, cierre automático y compatibilidad con fotoceldas.
✅ Beneficios:
✔ Hasta 200 controles remotos programables, perfecto para familias grandes.
✔ Sistema de arranque y parada suaves, lo que prolonga la vida útil del portón y el motor.
✔ Compatible con batería de respaldo, permitiendo funcionamiento en cortes eléctricos.
🏢 2. Comercios, Bodegas y Pequeñas Industrias
✅ Ideal para:
- Empresas con acceso frecuente de vehículos de carga y descarga.
- Estacionamientos comerciales o privados donde el tráfico de entrada y salida es constante.
- Bodegas con portones pesados que requieren automatización segura.
✅ Beneficios:
✔ Ciclo de trabajo intensivo, diseñado para operar todo el día sin sobrecalentarse.
✔ Detector de obstáculos, evitando daños a camiones, montacargas o personas.
✔ Velocidad de apertura de 14 metros por minuto, permitiendo accesos rápidos y fluidos.
🏫 3. Condominios, Residenciales y Urbanizaciones
✅ Ideal para:
- Propiedades con múltiples residentes y alto tráfico vehicular.
- Condominios que necesitan un sistema de acceso seguro y rápido.
- Portones con uso frecuente que requieren un motor de larga duración y mínimo mantenimiento.
✅ Beneficios:
✔ Compatibilidad con fotoceldas de seguridad, evitando cierres accidentales.
✔ Apertura parcial configurable, ideal para permitir el paso de peatones sin abrir completamente el portón.
✔ Bajo nivel de ruido, perfecto para entornos residenciales.
🏢 4. Estacionamientos de Oficinas y Empresas
✅ Ideal para:
- Empresas que manejan un flujo constante de vehículos.
- Oficinas que necesitan un acceso rápido y automatizado.
- Lugares donde se requiere seguridad y control de acceso con múltiples usuarios.
✅ Beneficios:
✔ Admite hasta 200 controles remotos, ideal para empresas con varios empleados.
✔ Sistema de cierre automático, asegurando que el portón no quede abierto accidentalmente.
✔ Eficiencia energética gracias a su motor de 24V DC, reduciendo costos eléctricos.
🏭 5. Zonas con Cortes de Energía Frecuentes
✅ Ideal para:
- Áreas rurales o industriales donde los cortes de energía son comunes.
- Propiedades que necesitan acceso garantizado incluso sin electricidad.
- Lugares donde se requiere seguridad y operación ininterrumpida.
✅ Beneficios:
✔ Compatible con batería de respaldo, asegurando funcionamiento en apagones.
✔ Arranque y parada suaves, reduciendo el desgaste en condiciones adversas.
✔ Construcción robusta con engranajes en baño de aceite, prolongando su vida útil.
🚨 6. Zonas con Requerimientos de Alta Seguridad
✅ Ideal para:
- Empresas y residencias en zonas con riesgo de robos o intrusos.
- Propiedades que necesitan control de acceso confiable y rápido.
- Negocios donde es fundamental proteger activos y restringir accesos no autorizados.
✅ Beneficios:
✔ Rolling Code para control remoto, evitando la clonación de señales.
✔ Opcional: Integración con sistemas de alarma, aumentando la seguridad perimetral.
✔ Bloqueo manual con llave, permitiendo control total sobre el acceso en emergencias.
¿Para Quién es el Motor Dogo 1224?
✔ Para propietarios residenciales con portones grandes y pesados.
✔ Para empresas y comercios con alto tráfico vehicular.
✔ Para condominios y urbanizaciones con múltiples usuarios.
✔ Para zonas con cortes eléctricos, gracias a su compatibilidad con batería de respaldo.
✔ Para entornos de alta seguridad, donde se requiere protección avanzada.
El Motor Dogo 1224 es una solución de alto rendimiento, seguridad y resistencia, ideal para quienes buscan automatización confiable y duradera. 🚪✨
Cortinas Metálicas Costa Rica
