Motor Bulldog 1100: motor de cremallera para portón

Motores para portones, Portones eléctricos Un comentario

Venta de motores eléctricos con envío a toda Costa Rica

Cotizar

Ficha Técnica del Motor Bulldog 1100

Especificaciones Técnicas:

  • Capacidad máxima del portón: Hasta 1100 kg (portones balanceados).
  • Velocidad de apertura/cierre: 14 metros por minuto.
  • Alimentación eléctrica: 110V AC.
  • Potencia del motor: 373W.
  • Frecuencia de operación: 433 MHz.
  • Cantidad máxima de controles remotos: 24 controles remotos programables.
  • Ciclo de trabajo: Uso semi-industrial con capacidad para realizar 25 ciclos por hora.
  • Protección ambiental: IP44, diseñado para resistir condiciones moderadas de polvo y agua.
  • Temperatura de trabajo: De -20°C a 70°C.

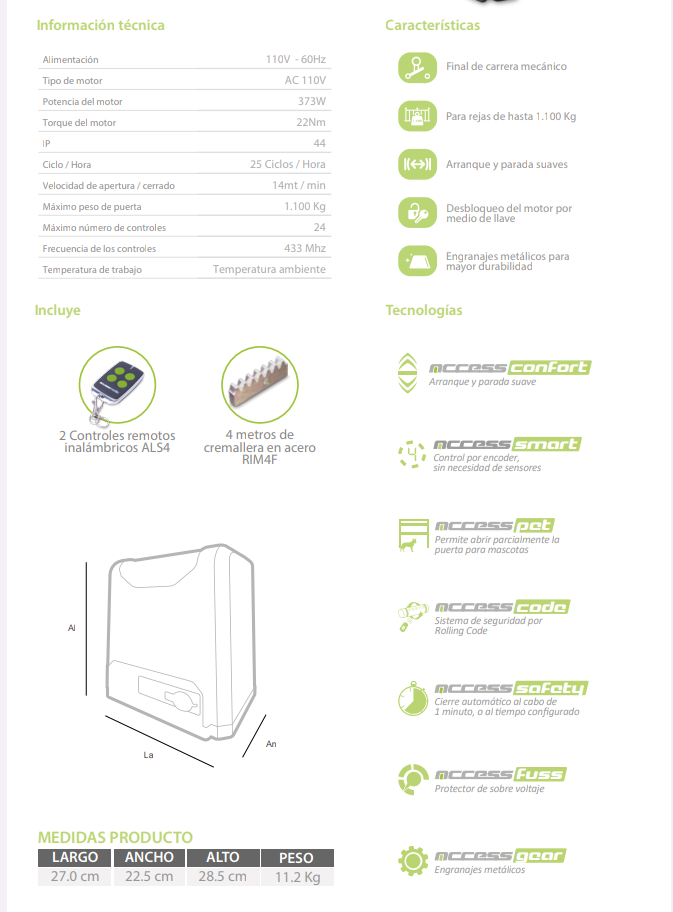

motor-bulldog-1100-ficha-técnica

Funciones Destacadas:

  • Arranque y parada suaves: Reduce el impacto al inicio y final del movimiento para un funcionamiento más eficiente y duradero.
  • Cierre automático: Configurable en el tiempo deseado para mayor comodidad y seguridad.
  • Detector de obstáculos: El motor se detiene automáticamente si detecta resistencia en el recorrido, protegiendo personas, vehículos y el portón.
  • Desbloqueo manual: Incluye una llave para operar el portón manualmente en caso de emergencias o cortes de energía.

Contenido del Kit:

  • 1 motor Bulldog 1100.
  • 4 metros de cremallera de acero con pernos RIM4F.
  • 2 controles remotos.
  • Llave de desbloqueo manual.
  • Manual de usuario y guía de instalación.
motor-bulldog-1100-para-porton

Construcción del Motor Bulldog 1100 y Detalle de sus Componentes

El Motor Bulldog 1100 está diseñado con componentes de alta calidad que garantizan un rendimiento confiable, durabilidad y eficiencia en el manejo de portones corredizos pesados.

Materiales y Diseño Principal:

  • Carcasa exterior:
    Fabricada con materiales resistentes al clima (grado de protección IP44) que lo protegen contra el ingreso de polvo y salpicaduras de agua, ideal para entornos residenciales y semi-industriales.
  • Engranajes internos:
    Construidos en acero para garantizar una transmisión de fuerza robusta y eficiente, especialmente para el manejo de portones de hasta 1100 kg.
  • Motor eléctrico:
    • Potencia: 373W, diseñado para un funcionamiento continuo y estable.
    • Sistema electromecánico de corriente alterna (AC) que proporciona un rendimiento uniforme y confiable.
  • Placa base:
    Fabricada en acero galvanizado para una instalación sólida y resistente a la corrosión, asegurando estabilidad y soporte para el motor.

Partes Principales del Motor:

motor-bulldog-1100-de-cremallera
  1. Unidad del motor eléctrico:
    Encargada de generar el movimiento lineal necesario para abrir y cerrar el portón.
  2. Reductor de velocidad:
    Incluye engranajes metálicos para una transmisión precisa de fuerza y mayor durabilidad.
  3. Cremallera de acero:
    • Incluye: 4 metros con pernos RIM4F.
    • Se utiliza para la transmisión del movimiento del motor al portón.
  4. Sistema de detección de obstáculos:
    Sensores integrados que detectan resistencia durante el movimiento del portón, deteniendo automáticamente su funcionamiento para evitar daños.
  5. Llave de desbloqueo manual:
    Permite operar el portón de forma manual en caso de cortes eléctricos.
  6. Tarjeta de control:
    • Central electrónica que gestiona todas las funciones del motor, incluyendo:
      • Arranque y parada suaves.
      • Configuración del cierre automático.
      • Programación de controles remotos (hasta 24 controles).
  7. Guías de montaje:
    Diseñadas para facilitar una instalación precisa y estable del motor.
  8. Ventilación interna:
    Sistema pasivo para evitar el sobrecalentamiento del motor durante un uso continuo.

motor-para-porton-bulldog-1100

Guía de Instalación del Motor Bulldog 1100 (Para Principiantes)

Recuerde siempre seguir las instrucciones de seguridad durante la instalación.

Materiales y Herramientas Necesarias:

  1. Materiales incluidos en el kit:
    • Motor Bulldog 1100.
    • 4 metros de cremallera de acero con pernos RIM4F.
    • 2 controles remotos.
    • Llave de desbloqueo manual.
    • Manual de usuario.
  2. Herramientas adicionales necesarias (no incluidas):
    • Taladro con brocas para concreto.
    • Llaves de tuercas y destornilladores.
    • Nivel de burbuja.
    • Regla o cinta métrica.
    • Tornillos de anclaje para concreto.
    • Cableado eléctrico según especificaciones (revisar la sección eléctrica del manual).

Paso 1: Preparación del Área

  1. Revisión del portón:
    • Asegúrese de que el portón esté nivelado, sin obstáculos y que se desplace fácilmente.
    • Verifique que el portón tenga los topes de apertura y cierre instalados.
  2. Base de instalación:
    • Construya una base de concreto resistente si aún no la tiene, de aproximadamente 500 mm x 300 mm x 250 mm.
    • Asegúrese de que la superficie esté nivelada.

Paso 2: Instalación del Motor

  1. Colocación del motor:
    • Coloque el motor en la base de concreto.
    • Utilice el nivel para asegurarse de que el motor esté perfectamente alineado con el portón.
    • Fije el motor a la base con tornillos de anclaje.
  2. Ajuste del engranaje:
    • Verifique que el engranaje del motor quede alineado con la cremallera para evitar problemas en el movimiento.

Paso 3: Instalación de la Cremallera

  1. Colocación de la cremallera:
    • Coloque los tramos de la cremallera en el portón, asegurándose de que queden alineados con el engranaje del motor.
    • Atornille cada tramo de la cremallera firmemente al portón.
  2. Ajuste de la cremallera:
    • Mantenga una separación de 1-2 mm entre el engranaje del motor y la cremallera para garantizar un movimiento fluido.

Paso 4: Conexión Eléctrica

  1. Suministro eléctrico:
    • Conecte el motor a una toma de corriente de 110V AC.
    • Utilice un cable adecuado (consultar el manual para el grosor del cable recomendado).
    • Instale un disyuntor o fusible para proteger el sistema eléctrico.
  2. Conexión de la tarjeta de control:
    • Realice las conexiones eléctricas internas siguiendo el diagrama del manual.
    • Asegúrese de conectar correctamente los cables del motor, el sensor de fin de carrera y el receptor de control remoto.

Paso 5: Configuración Inicial

  1. Programación de controles remotos:
    • Siga las instrucciones del manual para programar los controles remotos.
    • Presione el botón de aprendizaje en la tarjeta de control, luego presione el botón del control remoto que desea programar.
  2. Ajuste de los límites de apertura y cierre:
    • Configure los puntos de apertura y cierre del portón usando los ajustes mecánicos del motor.
    • Consulte el manual para ajustar los finales de carrera de manera precisa.
  3. Cierre automático:
    • Si desea habilitar el cierre automático, configure el tiempo deseado en la tarjeta de control.

Paso 6: Pruebas y Ajustes Finales

  1. Prueba de funcionamiento:
    • Abra y cierre el portón varias veces para asegurarse de que el motor funcione correctamente.
    • Verifique que no haya ruidos inusuales o trabas en el movimiento.
  2. Detector de obstáculos:
    • Realice pruebas para confirmar que el motor se detiene correctamente al detectar resistencia.
  3. Revisión general:
    • Asegúrese de que todos los tornillos estén firmes y que el motor esté bien alineado.
    • Verifique que el cableado esté correctamente protegido.

Recomendaciones Finales:

  • Seguridad: Nunca intente operar el motor si el portón no está balanceado o tiene daños estructurales.
  • Mantenimiento: Revise periódicamente el engranaje, la cremallera y el sistema eléctrico para garantizar un funcionamiento óptimo.
  • Emergencias: Familiarícese con el uso de la llave de desbloqueo manual en caso de fallas eléctricas.

Guía de Configuraciones Opcionales del Motor Bulldog 1100

El Motor Bulldog 1100 ofrece múltiples configuraciones opcionales que permiten personalizar su funcionamiento según las necesidades del usuario y las características del portón. A continuación, se describen estas configuraciones, basadas en la información proporcionada en la ficha técnica.

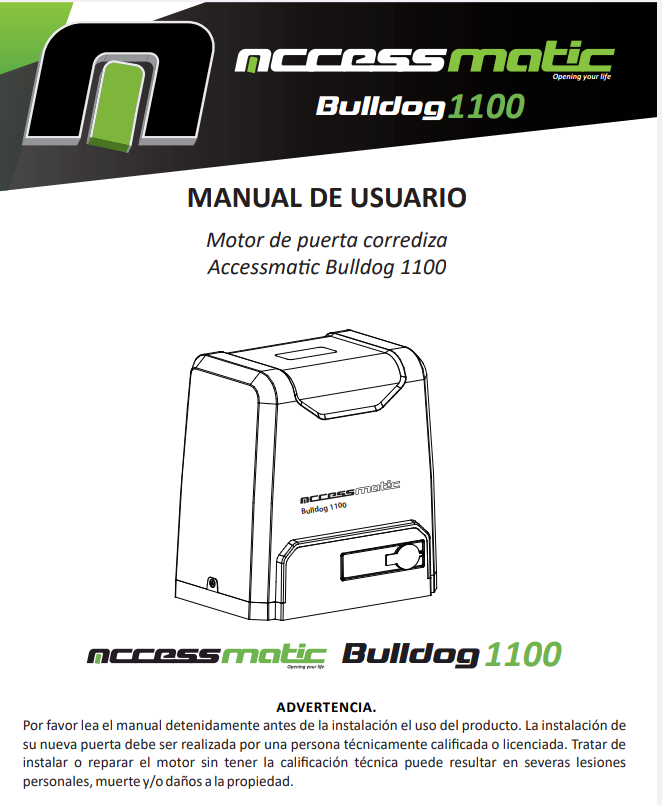

motor-bulldog-1100-para-porton-electrico

1. Cierre Automático Configurable

  • Descripción:
    Permite que el portón se cierre automáticamente después de un tiempo predefinido. Esta función es útil para garantizar que el portón no permanezca abierto de forma accidental.
  • Cómo Configurarlo:
    1. Ubique la tarjeta de control en el motor.
    2. Ajuste el potenciómetro o los interruptores DIP según el tiempo de cierre automático deseado (consulte el manual para tiempos específicos).
    3. Pruebe el portón para confirmar que la configuración es correcta.
  • Recomendación:
    Configure un tiempo que ofrezca suficiente margen para que vehículos o personas pasen cómodamente.

2. Ajuste de los Límites de Apertura y Cierre

  • Descripción:
    Define los puntos exactos donde el portón debe detenerse al abrir y cerrar, evitando daños al motor o al portón.
  • Cómo Configurarlo:
    1. Identifique los finales de carrera (interruptores mecánicos o magnéticos) en el motor.
    2. Use las perillas de ajuste en la tarjeta de control o ajuste manualmente los finales de carrera.
    3. Verifique que el portón se detenga en los puntos deseados sin sobrepasarse.
  • Recomendación:
    Realice este ajuste con precisión para evitar que el portón se golpee contra los topes.

3. Sensibilidad del Detector de Obstáculos

  • Descripción:
    Permite ajustar la sensibilidad del motor al detectar un obstáculo en el recorrido del portón. Esto evita daños a vehículos, personas o al propio portón.
  • Cómo Configurarlo:
    1. Ubique el potenciómetro de sensibilidad en la tarjeta de control.
    2. Gire el potenciómetro para aumentar o disminuir la sensibilidad.
    3. Pruebe la función con diferentes niveles de resistencia para garantizar su correcto funcionamiento.
  • Recomendación:
    Ajuste la sensibilidad dependiendo del peso y tamaño del portón para un funcionamiento óptimo.

4. Programación de Controles Remotos

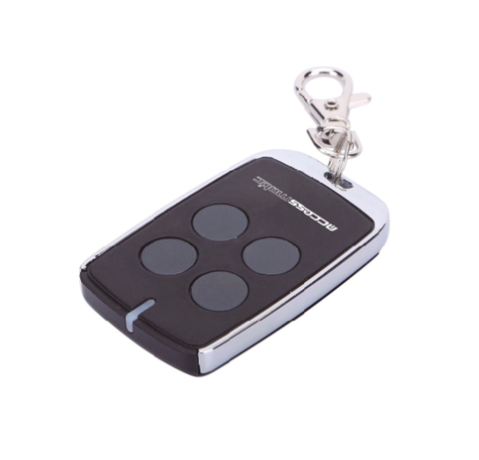

control-motor-para-porton-bulldog-1100
  • Descripción:
    El motor admite hasta 24 controles remotos, lo que lo hace ideal para propiedades con múltiples usuarios.
  • Cómo Configurarlo:
    1. Presione el botón de aprendizaje en la tarjeta de control.
    2. Presione el botón del control remoto que desea programar.
    3. Repita el proceso para programar controles adicionales.
    4. Pruebe los controles remotos programados para confirmar su funcionamiento.
  • Recomendación:
    Mantenga un registro de los controles programados para evitar duplicados o controles innecesarios.

5. Ajuste de Arranque y Parada Suaves

  • Descripción:
    Permite que el portón acelere y desacelere gradualmente al inicio y final de su recorrido, reduciendo el desgaste del sistema y aumentando la durabilidad.
  • Cómo Configurarlo:
    1. Identifique la configuración de rampa en la tarjeta de control.
    2. Ajuste el tiempo o la intensidad del arranque y parada suaves según sea necesario.
    3. Pruebe el portón para asegurarse de que el movimiento sea fluido.
  • Recomendación:
    Configure un arranque y parada suaves especialmente en portones pesados para proteger los componentes mecánicos.

6. Integración con Fotoceldas de Seguridad (Opcional)

  • Descripción:
    Permite conectar fotoceldas al motor para mejorar la seguridad, deteniendo el portón si un objeto o persona cruza su trayectoria.
  • Cómo Configurarlo:
    1. Conecte las fotoceldas a los terminales correspondientes en la tarjeta de control.
    2. Ajuste la tarjeta de control para activar la función de las fotoceldas.
    3. Pruebe las fotoceldas para asegurarse de que detengan el portón al detectar un obstáculo.
  • Recomendación:
    Instale las fotoceldas a una altura adecuada para detectar vehículos y personas.

7. Conexión con Batería de Respaldo (Opcional)

  • Descripción:
    Permite que el motor funcione durante cortes de energía al integrar una batería de respaldo.
  • Cómo Configurarlo:
    1. Conecte la batería de respaldo al puerto correspondiente en la tarjeta de control.
    2. Asegúrese de que la batería esté completamente cargada antes de probarla.
    3. Verifique que el motor funcione correctamente con la batería en caso de un corte eléctrico.
  • Recomendación:
    Utilice baterías compatibles con el motor para garantizar un funcionamiento óptimo.

Consideraciones Finales

  • Manual de Usuario: Siempre consulte el manual para obtener detalles específicos sobre cada configuración.
  • Mantenimiento: Revise periódicamente la tarjeta de control y los componentes del motor para garantizar su funcionamiento a largo plazo.

Funcionamiento del motor para portón eléctrico Bulldog 1100
