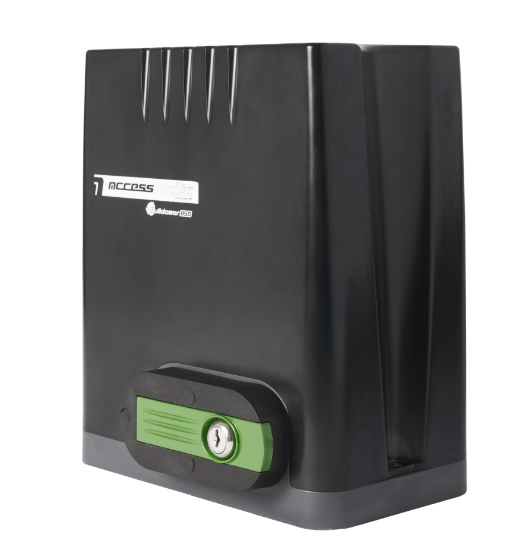

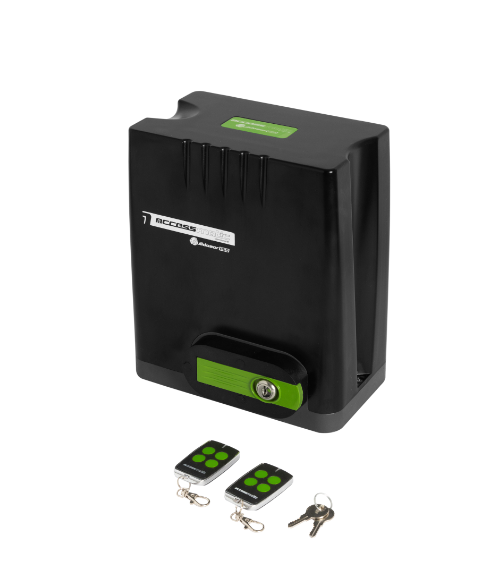

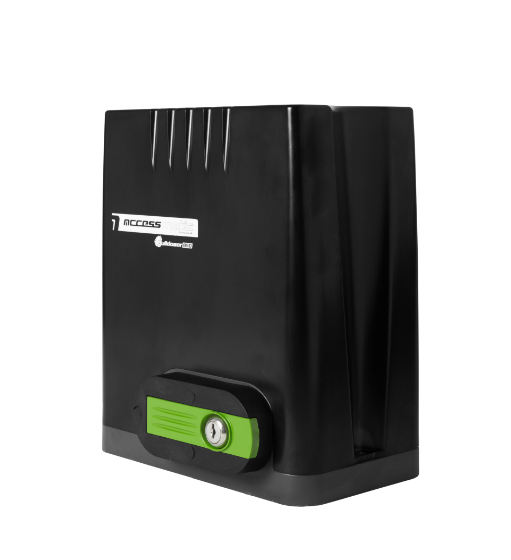

El motor para portón Bulldozer 850 de cremallera es ideal para portones de medianos a grandes. Además tiene funcionalidades avanzadas como detector de objetos y apertura parcial.
Compre de forma inmediata. Envíos a todo Costa Rica
Ficha Técnica y Características Principales del motor Bulldozer 850
Ficha Técnica del Motor Bulldozer 850
El Motor Bulldozer 850 ha sido desarrollado para manejar portones pesados de forma eficiente, ofreciendo un ciclo de trabajo óptimo y componentes de alta calidad que garantizan su durabilidad. Estas son sus especificaciones más destacadas:
- Capacidad Máxima del Portón:
- Soporta portones corredizos de hasta 850 kg, ideal para estructuras grandes y pesadas.
- Velocidad de Operación:
- Abre y cierra el portón a una velocidad de 14 metros por minuto, asegurando un acceso rápido y fluido.
- Alimentación Eléctrica:
- Funciona con 110V AC, lo que facilita su integración con sistemas eléctricos residenciales estándar.
- Sistema de Transmisión:
- Utiliza un piñón metálico que opera con 4 metros de cremallera de acero (incluidos en el kit), proporcionando estabilidad y precisión en el movimiento.
- Ciclo de Trabajo:
- Diseñado para un uso residencial y semi-industrial, soporta aperturas y cierres frecuentes sin comprometer su rendimiento.
- Sistemas de Seguridad Incorporados:
- Detector de obstáculos: Detiene el movimiento del portón si encuentra resistencia, evitando daños o accidentes.
- Arranque y parada suaves: Minimiza los impactos al iniciar o finalizar el movimiento del portón, prolongando la vida útil del motor y sus componentes.
- Frecuencia de Operación:
- Trabaja con controles remotos de 433 MHz, garantizando un alcance confiable y seguro.
- Compatibilidad con Accesorios:
- Soporta fotoceldas de seguridad y baterías de respaldo, lo que mejora su funcionalidad y seguridad.
- Garantía:
- Incluye una garantía de 1 año contra defectos de fabricación.
Características Principales del Motor Bulldozer 850
Además de su ficha técnica, el Motor Bulldozer 850 destaca por características que lo posicionan como líder en su categoría de motores para portones eléctricos. Estas son algunas de sus principales ventajas:
1. Construcción Robusta y Duradera
- Los engranajes metálicos y su carcasa resistente garantizan una operación confiable incluso en condiciones de uso intensivo.
- Los materiales de alta calidad protegen al motor contra el desgaste y aseguran una larga vida útil.
2. Funcionamiento Silencioso
- Aunque es un motor potente, opera de manera discreta, ideal para entornos residenciales donde se prioriza la tranquilidad.
3. Versatilidad en Instalación
- Su diseño compacto y modular facilita su instalación en diferentes tipos de portones corredizos, sin requerir modificaciones extensas.
4. Personalización y Compatibilidad
- La posibilidad de integrar accesorios como fotoceldas y baterías de respaldo permite personalizar el sistema según las necesidades específicas de cada propiedad.
5. Alta Capacidad de Trabajo
- Gracias a su ciclo de trabajo diseñado para uso intensivo, este motor es ideal tanto para residencias como para negocios pequeños con flujo constante de vehículos.
Construcción, Materiales y Diseño
El Motor Bulldozer 850 no solo destaca por su capacidad para mover portones de hasta 850 kg, sino también por su construcción robusta y materiales de alta calidad que garantizan durabilidad, eficiencia y un funcionamiento confiable.
Construcción del Motor Bulldozer 850
El diseño del Bulldozer 850 está pensado para combinar potencia, resistencia y versatilidad, ofreciendo una solución ideal para automatizar portones eléctricos tanto residenciales como semi-industriales. Cada componente ha sido cuidadosamente seleccionado para garantizar un rendimiento óptimo y una larga vida útil.
1. Engranajes Metálicos de Alta Resistencia
- Durabilidad: Los engranajes internos están fabricados con acero endurecido, lo que asegura una transmisión de fuerza eficiente y minimiza el desgaste incluso en condiciones de uso intensivo.
- Estabilidad: Este material soporta movimientos continuos, reduciendo la posibilidad de fallos mecánicos.
- Beneficio clave: Los engranajes metálicos aseguran que el motor funcione con precisión incluso al manejar portones pesados de hasta 850 kg.
2. Carcasa Exterior Resistente
- Material: La carcasa está construida con polímero de alta densidad, lo que ofrece una combinación de resistencia al impacto y ligereza.
- Protección: Diseñada para proteger los componentes internos del polvo, la humedad y otras condiciones adversas que podrían comprometer el funcionamiento del motor.
- Estilo discreto: Su diseño compacto y moderno permite que se integre perfectamente en cualquier entorno sin afectar la estética del portón.

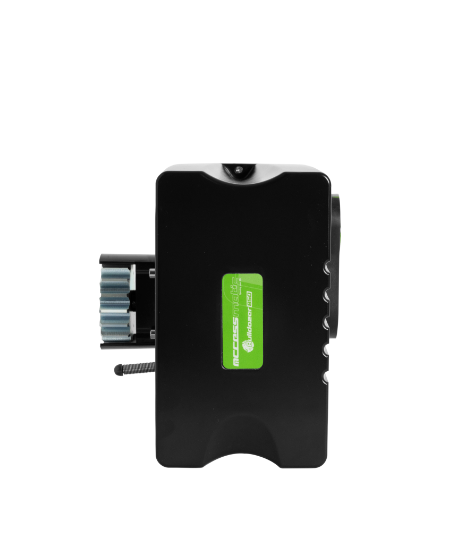

3. Piñón Metálico y Cremallera de Acero
- Piñón metálico: Fabricado en acero sólido, este componente asegura una conexión estable con la cremallera, permitiendo un movimiento preciso del portón.
- Cremallera de acero: El motor incluye 4 metros de cremallera de acero, diseñada para soportar el peso y el movimiento continuo de portones corredizos.
- Ventaja clave: Este sistema garantiza un movimiento suave y uniforme, evitando desgastes innecesarios en el portón o el motor.

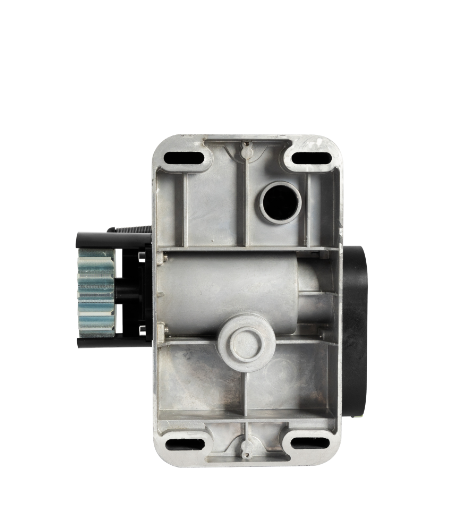

4. Base Metálica para Instalación
- Material: La base del motor está hecha de acero galvanizado, lo que la protege contra la corrosión y asegura una fijación estable.
- Estabilidad: Una base sólida reduce las vibraciones durante la operación, contribuyendo al funcionamiento silencioso del motor.
- Fácil instalación: Diseñada para facilitar el montaje del motor en diferentes tipos de superficies.
5. Tarjeta de Control Integrada
- Protección: Ubicada dentro de la carcasa, la tarjeta de control está protegida contra el polvo y otros elementos externos.
- Durabilidad: Fabricada con materiales resistentes al calor y a las vibraciones, lo que garantiza un rendimiento confiable incluso en condiciones de uso intensivo.
- Compatibilidad: Diseñada para trabajar con accesorios como fotoceldas y baterías de respaldo, mejorando la funcionalidad del sistema.
6. Sistema de Seguridad Incorporado
El Bulldozer 850 no solo es robusto, sino también seguro:
- Detector de obstáculos: Este sistema detiene automáticamente el movimiento del portón si encuentra resistencia, evitando daños o accidentes.
- Arranque y parada suaves: Este diseño reduce el impacto en los engranajes y en la estructura del portón, prolongando la vida útil de todo el sistema.
Proceso de instalación
En Cortinas Metálicas Costa Rica, entendemos que la instalación de un motor para portón eléctrico es un proceso que requiere precisión y atención al detalle para garantizar su funcionamiento óptimo. El Motor Bulldozer 850 es una solución robusta, diseñada para automatizar portones corredizos de hasta 850 kg con un rendimiento eficiente y seguro. Le ofrecemos una guía detallada sobre el proceso de instalación del Motor Bulldozer 850, basada en su manual de usuario, para que pueda realizar la instalación de forma correcta y profesional.
Preparativos Antes de Instalar el Motor Bulldozer 850
Antes de comenzar la instalación, es fundamental asegurarse de que tanto el portón como el lugar de instalación cumplan con las condiciones necesarias:
1. Revisión del Portón:
El portón debe estar correctamente nivelado y balanceado para garantizar un movimiento suave.
Verifique que el peso del portón no exceda los 850 kg, el límite máximo soportado por el motor.
2. Espacio para la Instalación:
Asegúrese de contar con un área plana y firme para montar el motor.
Considere un espacio adicional para la instalación de la cremallera.
3. Requerimientos Eléctricos:
El motor requiere una alimentación de 110V AC con conexión a tierra.
Instale un interruptor termomagnético exclusivo para proteger el motor.
4. Herramientas Necesarias:
Taladro, llaves ajustables, destornillador, nivel, cinta métrica, martillo y pernos de anclaje.
Paso 1: Preparar la Base de Montaje
El motor debe instalarse sobre una base sólida que garantice estabilidad y alineación con el portón:
1. Construcción de la Base:
Si el suelo no es firme, construya una base de concreto con dimensiones de al menos 50 x 50 x 25 cm.
Deje los pernos de anclaje embebidos en el concreto para fijar el motor.
2. Instalación de la Base Metálica:
Coloque la base metálica del motor y ajuste los pernos de anclaje.
Use un nivel para asegurarse de que la base esté perfectamente horizontal.
—
Paso 2: Instalar la Cremallera
La cremallera es esencial para transferir el movimiento del motor al portón. Este paso debe realizarse con precisión:
1. Colocar el Portón en Posición Cerrada:
Asegúrese de que el portón esté completamente cerrado para alinear correctamente la cremallera.
2. Instalar los Tramos de Cremallera:
Coloque los tramos de cremallera sobre el portón, asegurándose de que queden alineados con el piñón del motor.
Deje un espacio de 1-2 mm entre la cremallera y el piñón para evitar fricción innecesaria.
3. Fijación de la Cremallera:
Fije la cremallera al portón utilizando los soportes y pernos incluidos.
Verifique que los tramos de cremallera estén alineados entre sí y no presenten interrupciones en el recorrido.
—
Paso 3: Montar el Motor
Una vez que la base y la cremallera estén instaladas, es momento de montar el motor:
1. Colocar el Motor en la Base:
Instale el motor sobre la base metálica previamente fijada.
Ajuste los pernos de fijación para garantizar que el motor esté bien asegurado.
2. Alinear el Piñón con la Cremallera:
Asegúrese de que el piñón del motor engrane correctamente con la cremallera.
Realice ajustes en la altura del motor si es necesario.
—
Paso 4: Realizar las Conexiones Eléctricas
El correcto cableado es fundamental para garantizar el funcionamiento seguro del motor:
1. Conexión a la Red Eléctrica:
Conecte el motor a una fuente de 110V AC, asegurándose de utilizar un interruptor termomagnético.
Verifique que la conexión a tierra esté correctamente instalada.
2. Conexión de la Tarjeta de Control:
Siga las instrucciones del manual para conectar los cables de alimentación a la tarjeta de control integrada.
3. Instalación de Accesorios Opcionales:
Si utiliza fotoceldas de seguridad, conéctelas a los terminales indicados.
Conecte baterías de respaldo si desea garantizar la operatividad durante cortes eléctricos.
—
Paso 5: Configuración Inicial del Motor
Con el motor instalado y conectado, debe configurarlo para garantizar su funcionamiento óptimo:
1. Programar los Límites de Recorrido:
Presione el botón «SET» en la tarjeta de control para ingresar al modo de configuración.
Use los botones de dirección para mover el portón al límite de apertura y cierre, guardando cada posición.
2. Sincronizar Controles Remotos:
Presione el botón «LEARN» en la tarjeta de control y luego presione el botón del control remoto que desea programar.
3. Habilitar el Cierre Automático (Opcional):
Ajuste el tiempo de cierre automático en la tarjeta de control para que el portón se cierre automáticamente después de abrirse.
Paso 6: Realizar Pruebas y Ajustes Finales
Antes de finalizar, realice varias pruebas para asegurarse de que el motor funcione correctamente:
1. Prueba de Apertura y Cierre:
Abra y cierre el portón varias veces para verificar que el motor opere sin problemas.
2. Ajustes Finales:
Verifique la alineación de la cremallera y ajuste si es necesario.
Confirme que el detector de obstáculos funcione correctamente.
—
Preguntas Frecuentes sobre la Instalación del Bulldozer 850
1. ¿Se puede instalar en cualquier tipo de portón corredizo?
Sí, siempre que el portón esté bien balanceado y pese menos de 850 kg.
2. ¿Qué pasa si no tengo conexión a tierra?
Es fundamental tener una conexión a tierra para evitar daños eléctricos al motor y garantizar la seguridad.
3. ¿Es necesario usar fotoceldas?
No es obligatorio, pero se recomienda para mejorar la seguridad y evitar accidentes.
—
Cómo Configurar el Motor para Portón Eléctrico Bulldozer 850: Guía Completa
El Motor Bulldozer 850 no solo destaca por su capacidad para mover portones de hasta 850 kg, sino también por las múltiples configuraciones que ofrece, tanto básicas como avanzadas, para ajustarse a cualquier tipo de instalación. Exploraremos paso a paso cómo configurar este motor, con información basada en su manual de usuario para garantizar la exactitud de la misma.
Importancia de Configurar Correctamente el Motor Bulldozer 850
El Motor Bulldozer 850 es una solución versátil y potente, pero para garantizar que funcione de manera óptima, es esencial realizar una configuración adecuada. Esto asegura:
- Un movimiento suave y preciso del portón.
- Mayor seguridad, gracias a funciones como el detector de obstáculos.
- Ahorro de tiempo, al personalizar opciones como el cierre automático.
- Extender la vida útil del motor y de los componentes del portón.
Configuraciones Básicas del Motor Bulldozer 850
1. Programación de los Límites de Recorrido
Los límites de recorrido definen hasta dónde puede abrirse y cerrarse el portón, evitando daños al sistema o al portón.
Pasos para programar los límites:
- Asegúrese de que el portón esté en posición cerrada.
- Presione el botón «SET» en la tarjeta de control durante 3 segundos hasta que el LED comience a parpadear.
- Utilice los botones de dirección (OPEN y CLOSE) para mover el portón hasta el punto máximo de apertura deseado.
- Presione «SET» nuevamente para guardar la posición de apertura.
- Repita el proceso para programar el límite de cierre.
- Verifique que el portón se detenga correctamente en ambos límites.
Nota: Una configuración incorrecta de los límites puede provocar que el portón se sobrepase, lo que podría dañar tanto el motor como la estructura del portón.

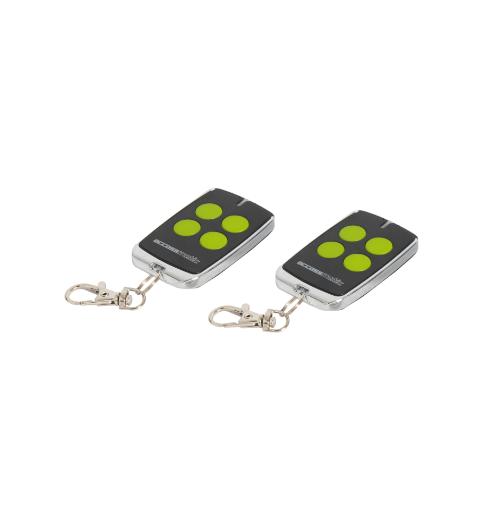

2. Sincronización de Controles Remotos
El Bulldozer 850 permite sincronizar múltiples controles remotos, lo que es ideal para propiedades con varios usuarios.
Pasos para sincronizar un control remoto:
- Presione el botón «LEARN» en la tarjeta de control hasta que el LED comience a parpadear.
- Presione el botón del control remoto que desea programar.
- Espere a que el LED deje de parpadear, indicando que el control remoto ha sido sincronizado exitosamente.
- Pruebe el control remoto para asegurarse de que funcione correctamente.
Capacidad máxima: El motor puede sincronizar hasta 24 controles remotos, lo que lo hace ideal para residencias o negocios pequeños.
3. Activación del Cierre Automático
El cierre automático es una de las características más útiles del Motor Bulldozer 850, ya que permite que el portón se cierre automáticamente después de abrirse.
Cómo configurar el cierre automático:
- Presione el botón «FUNC» en la tarjeta de control para ingresar al menú de configuración.
- Navegue hasta la opción de tiempo de cierre automático utilizando los botones de dirección.
- Ajuste el tiempo deseado entre 5 y 120 segundos.
- Presione «FUNC» nuevamente para guardar la configuración.
- Realice una prueba para asegurarse de que el portón se cierre automáticamente tras el tiempo configurado.
Consejo: Si utiliza fotoceldas, el cierre automático se detendrá si se detecta un obstáculo en el camino del portón.
Configuraciones Opcionales del Motor Bulldozer 850
1. Integración de Fotoceldas de Seguridad
Las fotoceldas mejoran la seguridad al detener el movimiento del portón si detectan un obstáculo.
Pasos para configurar las fotoceldas:
- Conecte las fotoceldas a los terminales dedicados en la tarjeta de control.
- Active la función de fotoceldas desde el menú de configuración.
- Pruebe las fotoceldas moviendo un objeto frente a ellas mientras el portón está en movimiento. El portón debe detenerse inmediatamente.
2. Configuración de Batería de Respaldo
La batería de respaldo es esencial para garantizar la operatividad del motor durante cortes eléctricos.
Pasos para integrar la batería:
- Conecte la batería a los terminales de respaldo indicados en el manual.
- Active la función de batería de respaldo en la tarjeta de control.
- Pruebe el sistema desconectando la energía principal para confirmar que la batería funciona correctamente.
3. Ajuste de la Sensibilidad del Detector de Obstáculos
El detector de obstáculos es una función clave del Bulldozer 850, diseñada para evitar daños al motor y al portón.
Cómo ajustar la sensibilidad:
- Ingrese al menú de configuración presionando «FUNC».
- Navegue hasta la opción de sensibilidad del detector de obstáculos.
- Ajuste la sensibilidad según las características de su portón. Por ejemplo:
- Baja sensibilidad: Para portones livianos.
- Alta sensibilidad: Para portones pesados o en zonas ventosas.
- Guarde la configuración presionando «FUNC» nuevamente.
Consejos para una Configuración Exitosa
- Siga siempre el manual de usuario:
- Asegúrese de que cada paso sea realizado según las indicaciones del fabricante para evitar errores.
- Realice pruebas periódicas:
- Verifique que las configuraciones estén funcionando correctamente y realice ajustes si es necesario.
- Consulte a un profesional:
- Si no está familiarizado con sistemas de automatización, es recomendable contar con la asistencia de un instalador certificado.
Preguntas Frecuentes sobre la Configuración del Bulldozer 850
1. ¿Es difícil configurar el motor?
No, el proceso de configuración es sencillo y está diseñado para que pueda realizarse sin herramientas especializadas.
2. ¿Cuánto tiempo lleva programar el motor?
La configuración básica, como límites de recorrido y controles remotos, puede completarse en menos de 30 minutos.
3. ¿Qué sucede si configuro mal los límites de recorrido?
Un límite mal configurado puede causar que el portón no se detenga correctamente. Es importante seguir las instrucciones del manual para evitar este problema.
Ejemplos de Uso del Motor Bulldozer 850
El Motor Bulldozer 850 es una solución versátil y confiable para automatizar portones eléctricos en una amplia variedad de contextos. Su diseño robusto y capacidad de soportar portones de hasta 850 kg lo hacen ideal para satisfacer las necesidades de hogares, negocios y propiedades semi-industriales. A continuación, le presentamos ejemplos específicos de cómo puede aprovechar este motor en diferentes entornos.
1. Uso en Residencias con Portones Pesados
Para propiedades residenciales con portones corredizos fabricados en materiales como acero, madera o aluminio, el Bulldozer 850 ofrece la potencia necesaria para mover estructuras grandes y pesadas:
- Ejemplo: Una casa con un portón corredizo de 4 metros de ancho y 2 metros de altura, construido en acero sólido, requiere un motor que pueda manejar el peso sin problemas. El Bulldozer 850 garantiza un movimiento suave y seguro, incluso con aperturas frecuentes.
- Ventaja: Arranque y parada suaves para evitar ruidos molestos y desgaste prematuro del portón.
2. Pequeñas Empresas con Alto Flujo de Vehículos
Negocios como talleres mecánicos, almacenes o tiendas con acceso vehicular frecuente necesitan un motor confiable y rápido para gestionar el tránsito diario:
- Ejemplo: Un taller mecánico con un portón corredizo de 5 metros de largo, que se abre y cierra más de 20 veces al día, puede confiar en la capacidad de uso semi-industrial del Bulldozer 850.
- Ventaja: La velocidad de 14 metros por minuto permite un acceso rápido, reduciendo tiempos de espera para clientes y empleados.
3. Propiedades en Zonas Ventosas
El Bulldozer 850 es ideal para propiedades ubicadas en áreas donde el viento puede representar un desafío para el movimiento del portón:
- Ejemplo: Una finca en una zona montañosa con un portón corredizo expuesto a ráfagas de viento puede confiar en el sistema de arranque y parada suaves del motor, que estabiliza el movimiento y evita sobrecargas.
- Ventaja: El motor detecta cualquier resistencia adicional y ajusta su operación para evitar daños.
4. Condominios y Complejos Residenciales
Los complejos habitacionales con portones comunitarios requieren un motor que pueda manejar el flujo constante de residentes y visitantes:
- Ejemplo: Un condominio con 20 unidades necesita un motor que pueda abrir y cerrar el portón varias veces al día. La capacidad del Bulldozer 850 para sincronizar hasta 24 controles remotos lo hace perfecto para este tipo de aplicaciones.
- Ventaja: Compatibilidad con fotoceldas de seguridad para evitar accidentes en zonas con alto tráfico peatonal y vehicular.
5. Propiedades con Cortes Eléctricos Frecuentes
El Bulldozer 850 es compatible con baterías de respaldo, lo que lo hace ideal para zonas donde los cortes eléctricos son comunes:
- Ejemplo: Una propiedad ubicada en una zona rural con suministro eléctrico intermitente puede equipar el motor con una batería de respaldo para garantizar su funcionamiento continuo.
- Ventaja: La integración de baterías permite que el portón siga operando sin interrupciones.
6. Portones de Materiales Pesados
El diseño del Bulldozer 850 le permite manejar portones fabricados en materiales densos o reforzados:
- Ejemplo: Un negocio industrial que utiliza un portón corredizo con paneles de acero reforzado y un peso total cercano a los 800 kg puede confiar en la capacidad del motor para mover el portón sin esfuerzo.
- Ventaja: Su sistema de engranajes metálicos y cremallera de acero asegura un movimiento fluido y sin desgastes.
7. Aplicaciones con Requerimientos de Seguridad Adicional
El motor está diseñado para ser compatible con sistemas de seguridad avanzados, como fotoceldas y sensores de obstáculos:
- Ejemplo: Una escuela o guardería que necesita proteger a niños y peatones puede agregar fotoceldas al sistema del Bulldozer 850, lo que garantiza que el portón se detenga si detecta algún objeto en su trayectoria.
- Ventaja: Detector de obstáculos incorporado que detiene automáticamente el portón en caso de colisión.
Preguntas Frecuentes sobre el Motor Bulldozer 850
1. ¿Cuál es la capacidad máxima de peso que soporta el Motor Bulldozer 850?
El motor está diseñado para mover portones corredizos de hasta 850 kg, siempre que estén bien balanceados y en buenas condiciones estructurales. Esto lo hace ideal para portones grandes y pesados, ya sea en residencias o aplicaciones semi-industriales.
2. ¿Qué velocidad de operación tiene?
El motor ofrece una velocidad de apertura y cierre de 14 metros por minuto, lo que garantiza un acceso rápido y eficiente para su portón eléctrico.
3. ¿El Bulldozer 850 es compatible con baterías de respaldo?
Sí, este motor es compatible con baterías de respaldo que garantizan su funcionamiento durante cortes eléctricos. Estas baterías deben adquirirse por separado e instalarse según las indicaciones del manual de usuario.
4. ¿Tiene un sistema de detección de obstáculos?
Sí, el motor incluye un sistema de detección de obstáculos que detiene automáticamente el portón si encuentra resistencia en su trayectoria. Esto mejora la seguridad y protege tanto al portón como al motor.
5. ¿Es necesario instalar fotoceldas?
No es obligatorio, pero es altamente recomendable instalar fotoceldas de seguridad. Estas evitan que el portón cierre si detectan la presencia de personas, vehículos o mascotas en su trayectoria, añadiendo una capa extra de seguridad.
6. ¿Cuántos controles remotos puedo programar?
El motor Bulldozer 850 puede sincronizar hasta 24 controles remotos. Esto lo hace ideal para propiedades con múltiples usuarios, como residencias familiares o pequeñas empresas.
7. ¿Se puede configurar el cierre automático?
Sí, el motor cuenta con una función de cierre automático configurable. Puede ajustar el tiempo de cierre entre 5 y 120 segundos, según sus necesidades. Esto es especialmente útil para garantizar que el portón no quede abierto por descuido.
8. ¿Qué tipo de alimentación eléctrica necesita el motor?
El Bulldozer 850 funciona con una alimentación de 110V AC, lo que lo hace compatible con las redes eléctricas residenciales estándar.
9. ¿Qué incluye el kit del motor?
El kit incluye:
- Motor Bulldozer 850 con tarjeta de control integrada.
- 4 metros de cremallera de acero con pernos de fijación.
- 2 controles remotos programables.
- Llave para desbloqueo manual.
- Manual de usuario y guía de instalación.
10. ¿Qué mantenimiento requiere el motor?
El mantenimiento es mínimo y consiste en:
- Revisar periódicamente la alineación de la cremallera y el piñón.
- Limpiar los componentes externos para evitar acumulación de polvo.
- Asegurarse de que los límites de recorrido estén correctamente configurados.
- Verificar la batería de respaldo (si está instalada) para garantizar que funcione correctamente.
11. ¿Se puede instalar en cualquier tipo de portón?
El motor está diseñado específicamente para portones corredizos bien balanceados y en buen estado. No es compatible con portones abatibles u otros tipos de estructuras.
12. ¿Tiene garantía el Motor Bulldozer 850?
Sí, el motor cuenta con una garantía de 1 año que cubre defectos de fabricación. Esto garantiza la calidad y respaldo que caracteriza a Cortinas Metálicas Costa Rica.
¿Tiene más preguntas?
Si no encuentra respuesta a su inquietud, no dude en contactarnos. Nuestro equipo está disponible para brindarle asesoría personalizada y ayudarle a aprovechar al máximo su Motor Bulldozer 850. ¡Contáctenos hoy mismo!
Cortinas Metálicas Costa Rica
